استفسار_7 طرق وحلول زيادة السعة Capacity

#استفسار_7

ماهي التقنيات المستخدمة لزيادة السعة (زيادة الاستجابة لازدياد عدد المستخدمين) في منطقة تغطية معينه وكيف؟!!
للتبسيط، لدينا منطقة مغطاة عبر BTS وتعمل بشكل جيد، وفجأة زاد عدد المستخدمين في هذه المنطقة بشكل كبير فما هي التقنيات والطرق أو الحلول التي يمكن أن نستخدمها للاستجابة لهذا الازدياد وجعل الشبكة في حالة عمل مستقرة؟!!

#الجواب_7

بالنسبة عندما يكون لدينا كم كبير من المستخدمين users والأنتنا أو المحطة الحالية لا تكفي لتغطيتهم وتوصيل الخدمة إليهم على الوجه المطلوب، يتوفر لدينا بعض الحلول لذلك. في الحقيقة ما يهمنا في زيادة عدد المستخدمين وزيادة السعة Capacity، هو زيادة النطاق التردد BW بأي شكل كان وبأي طريقة، ولتحقيق ذلك، نتبع أحد الطرق والحلول التالية:

الحل الأول: إضافة هوائيات أكثر للبرج (sector antenna)، وهذا يؤدي إلى زيادة الباند الترددي بحيث كل سيكتور أنتنا يتم تخصيص له عدد معين من المستخدمين لتخفيف الحمل. من المعروف أن هناك أنواع للسيكتور أنتنا من حيث زاوية التغطية، منها ما يغطي  90°، 120° و 180°، المعتاد هو 120° فإذا كان السيكتور الموجه للمنطقة المزدحمة لا يغطي الترافيك فسوف يتحتم علينا إضافة سيكتور آخر في نفس الاتجاه. طبعاً هذا الحل هو نفسه من يقول زيادة BTSs أو TRXs، كلها تؤول إلى نفس الحل فبزيادة ال BTS سوف نحتاج لربطها بسيكتورات أنتنا زيادة.

الحل الثاني: وهو مرتبط بالحل السابق الذي كان يتطلب زيادة عدد السيكتورات، (في الحقيقة نطبق تلك الطريقة في حالة كانت الأنتنا تعمل بنطاق ترددي واحد ك 700ميجاهيرتز مثلاً أو 900، وليس هناك طريقة أخرى لزيادة النطاق غير زيادة عدد الأنتنا). لكن الحل الآخر وهو استبدال السيكتور الموجود بآخر يمتلك نطاقات ترددية متعددة، فكما نعلم أن هناك أنواع من ال sector antenna تدعم حتى 6باند (6FBs)، سواءً لل 2g أو 3g أو 4g، وبهذا نخصص لكل باند عدد من المستخدمين.

يعتبر هذين الحلين مكلفين ومتعبين في التركيب وأحياناً يكون البرج بعيد وخاصة إذا كان المكان المزدحم بداخل سوق أو مول والإشارة ضعيفة، ولا نريد قطع إشارة السايت عن المكان، لذلك هناك دائماً حلول أخرى.

الحل الثالث: بإضافة عدد من هوائيات أو تقسيم الخلايا إلى Micro إذا كان وسط الحي، أو ال Pico إذا كان ممر أو شارع صغير مزدحم أو ال Femto إذا كان داخلي يعني Indoor Coverage، يتم نشرها في المكان لتلبي الحاجة إلى الطلب الزائد على التغطية ويتم ربط هذه الهوائيات الأخيرة مع بعضها وإخراجها خارجاً وتوصيلها لأقرب سايت macro ك Roof top مثلاً.

#معلومات_إضافية:
ال Micro يغطي من (0.5-2)كيلو وبقدرة ( 1-5)وات.
ال Pico يغطي مساحة من (50-500)متر وبقدرة 2وات.
ال Femto يغطي ( 4-10)متر وبقدرة (10-200)ملي وات.

الحل الرابع: كما ذكر بعض المهندسين هو الاستفادة من التقنية الموجودة في الأجيال الحديثة ك 3G تقنية ال Cell Breathing، والتي تجعل من المستخدمين البعيدين خلايا متحركة توزع لبقية المستخدمين.

الحل الخامس: والمستخدم بكثرة في حالات الاكتضاض المفاجئ وهو سايتات العربة أو ال wheele site أو cow site، وهي عبارة عن أبراج أو محطات متنقلة يتم نقلها إلى المكان المطلوب وتثبيتها ثم تشغيلها، وتكون متصلة بها العديد من الهوائيات لتغطية المكان بالكامل وتلبية حاجة الترافيك الموجود.

تحياتي:
م. عبدالله الجبري.

استفسار_6 مصطلحات ومفاهيم هندسية مهمة

#استفسار_6
كثيراً منا كطلبة، فنيين، مهندسين أو لنا اهتمام بالتقنية والتكنولوجيا، لابد أن نكون قد صادفنا أحد المصطلحات المذكورة في الأسفل، والكثير إن لم يكن الأغلبية يخلط بينها، فماذا تعني هذه المصطلحات والفرق بينها؟!!
Speed
Frequency
Bandwidth
Throughput
Capacity
Data rate
Bit rate
Megabyte
Megabit

#الجواب_6
أغلب طلاب الهندسة والمهندسين حتى، لايعلمون الفرق بين هذه المصطلحات أو يخلطون بينها؟؟!!!

ال Speed:
هي سرعة نقل البيانات في الثانية ويجب التفريق بينها وبين ال BW فالسرعة مصطلح عام يعبر عن سرعة تدفق البيانات أو المسافة التي قطعتها الإشارة أو الموجة خلا فترة زمنية، فلو أخذنا مثال:
سيارتين تسيران بسرعة 100كم/ساعة واحدة محملة ب 1طن والأخرى محملة ب 2طن، فالسرعة هنا لم تتغير وإنما كمية وحجم الداتا المنقولة.

ال Frequency:
هو عدد الاهتزازات لكل ثانية، ويستخدم في حمل البيانات من جهة إلى أخرى، فالتردد ضروري حتى وإن كانت البيانات لها تردد معين فسوف نحتاج إلى تردد حمل أو ما يطلق عليه (CF (Carrier Frequency، وكلما كان التردد أكبر كلما زاد معدل نقل البيانات.

ال Bandwidth:
يعبر عن قناة النقل وعن أقصى معدل نقل للقناة بالتحديد، يعني نقول هو أقصى عدد من البتات المنقولة خلال فترة زمنية مقدارها ثانية على تردد معين مقداره هيرتز، ممكن نأخذ مثال حتى تتضح الصورة: إذا كان معنا قصبة (ماسورة) قطرها 5سم مثلاً ونمرر من خلالها ماء والماء يسير بسرعة تدفق معينة، فستكون الماسورة هي ال BW والماء هو ال Throughput ولو كبرنا قطر الماسورة زاد ال BW.
نوضح بمثال آخر: لو كان لدينا خط إنترنت بمواصفات 1Mbps وقمنا بزيادته إلى 2Mbps فالأغلبية إن لم يكن الكل يطلقون على هذه سرعة (سرعة الإنترنت) وهذا خطأ شائع بل هذا هو معدل نقل البيانات في السلك أو الوسط أيا كان لذلك نلاحظ وحدته Mbps ولكن يتم التعبير عنها بالسرعة لسهولة الفهم وليس لأنه هو المصطلح العلمي الصحيح، فالسرعة هنا في المثال هي لم تتغير وإنما قمنا بزيادة كمية البيانات المتدفقة. ال BW عبارة عن Data+Frequency+Speed.
في حالة الفلاتر والنطاقات الترددية يكون ال Bw بال hz وفي أنظمة الديجيتال Mbps، في معادلة شانون المشهورة بال hz.

ال Throughput:
هنا أريد أن أوضح نقطة مهمة وغالباً ما يخطئ بها البعض ولا يستطيعون التفريق بين ال Throughput وال Bandwidth، تذكرون مثال السيارتين في البداية، السؤال: هل فعلا سيكون سرعة السيارة ذو حمولة 1طن بسرعة السيارة ذو حمولة 2طن؟! أكيد لا، فما يتبين في عداد السرعة هو 100كم/الساعة ولكن السرعة الفعلية تختلف والسبب وجود عوائق أكبر (بيانات أكبر) مما أدى إلى إنقاص السرعة، يعني نستطيع القول الآن أن ال Throughput هي مقدار البيانات الفعلية المنقولة خلال قناة لها قدرة نقل أقصى قدرها كذا.
توضيح آخر: جميعنا نشتكي من أن خدمة الإنترنت سيئة مع أن نستخدم 3G أو 4G أو أن البعض قام برفع النت من 1Mbps إلى 2Mbps ولم يلاحظ فرق في جودة الخدمة إلا شي بسيييط جداً، نعم أنت رفعت ال BW ولكن نسيت أن ماسيصلك هو ال Throughput، فإذا كان الوسط الناقل لا يدعم الزيادة فلن تستفيد من زيادة رفع معدل البيانات، عدم دعم الوسط للزيادة لها عدة تفسيرات، إما لوجود عوائق كبيرة أو إذا كان الوسط سلكي سيكون أن مواصفات السلك لا تدعم إلا مقدار محدد من البيانات أو أن الباكبون (Backbone) نفسه لا يدعم (كما هو حاصل معنا في اليمن فعدد المستخدمين للإنترنت كثير جداً والكابل البحري لا يدعم فيتم تشبيهه كعنق الزجاجة).

ال Capacity:
سعة القناة وهي نفسها ال Throughput وهي أقصى مقدار بيانات فعلية تخدم عدد معين من المستخدمين، نعبر عنها دائماً ونشبهها بأنها المستخدمين، مثال أقصى عدد من المستخدمين يتخاطبون في الشبكة بدون أية مشاكل نطلق عليها ال Capacity تبع القناة، أو من وجه آخر هي الحد وسعة القناة القصوى التي تدعم اليوزرز بالبيانات مع وجود العوائق المختلفة.

ال Bit rate وال Data rate:
من وجهة نظري هما وجهان لعملة واحدة ويعبران عن حجم البيانات التي يتم نقلها في شبكة معينة خلال زمن معين يقاس بالثانية (bps أو Mbps).

ال Megabyte وال Megabit:
الكثير من الأشخاص لا يفرق بين مصطلحي "ميجابايت" Megabyte المستخدم في قياس حجم الملفات وبين "ميجابِت" Megabit المستخدم في قياس سرعة الإنترنت إلا أن هناك فرق واضح بين المصطلحين.
لتوضيح الأمر ببساطة، فإن جهاز الكمبيوتر يعمل بنظام يسمى "النظام الثنائي" Binary، وهو يعتمد على رقمين فقط، إما صفر أو واحد. كل صفر أو واحد يمثل "بِت" bit واحد، وكل ثمانية بِت تمثل بايت واحد. وللمعلومية فإن أيًا من حروف الأبجدية الإنجليزية أو الأرقام يمثل بايت واحد، أي 8 بِت.
أما "ميجا" Mega في الكمبيوتر فهو يساوي حاصل عملية 1024×1024، وهو أكبر بقليل من المليون. ورقم 1024 ناتج عن طريق مضاعفة الـ Binary كالتالي: 2، 4، 8، 16، 32، 64، 128، 256، 512، و 1024.
وفيما يلي أهم الفروق مابين "ميجابايت" و "ميجابِت":
1- كل 1 ميجابايت = مليون بايت تقريبًا أو 1024×1024 بايت.
2- كل 1 ميجابِت = مليون بِت تقريبًا أو 1024×1024 بِت.
3- البايت = 8 بِت، وهذا يعني أن كل 1 ميجابايت تساوي أيضًا 8 ميجابِت.
4- وحدة ميجابايت تستخدم لقياس حجم الملفات مثل الصور، الفيديو، النصوص، البرامج، وغيرها.
5- وحدة ميجابِت تستخدم عادةً لقياس سرعة الإنترنت في الثانية.
6- ميجابايت يُكتب اختصارًا MB؛ كلا الحرفين كبيرين.
7- بينما ميجابِت يُكتب عادةً Mb؛ أي الحرف الأول كبير والثاني صغير، وبعض الكتب تكتب الحرفين صغيرين.
8- عندما تكون سرعة الإنترنت لديك مثلاً هي 1 ميجا، أي أنها بسرعة 1 ميجابِت ، وبالتالي تحميل ملف بحجم 1 ميجابايت يتطلّب 8 ثوان إن كانت السرعة تصلك بشكلٍ كامل، وليس ثانية واحدة.

هذه كانت أهم التوضيحات والفروق فيما يخص المصطلحات الهندسية التي نقابلها يومياً، وأحببت أن أشرحها وأضع العديد من الأمثلة لتبسيط المفاهيم قدر الإمكان.

تحياتي:
م. عبدالله الجبري.

استفسار_5 ماهو ال TMA وال RRU؟!!

#استفسار_5
ماهو ال TMA وال RRU وما الفرق بينهما، وما وظائفهما والفائدة منهما، مع شرح بسيط عن موقعهما في السايت وطريقة التركيب؟!!

#الجواب_5

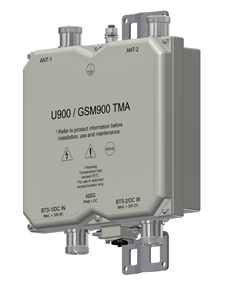

#جهاز_TMA:
ال TMA هو اختصار ل Tower Mounted Amplifier
وله تسميات أخرى مثل MHA اختصار ل Masthead Amplifier وأيضا TTLNA اختصار ل Tower Top Low Noise Amplifier. كل هذه تسميات لجهاز واحد.

ال TMA هو عتاد وجهاز يتم تركيبه تحت الأنتنا مباشرة sector antenna بواسطة جمبر Jumper cable (الجمبر هو فيدر كيبل أو IF cable يأتي بطول قصير 1متر أو 2متر غالباً).

ولهذا ال TMA عدة وظائف لكن عمله الأساسي هو تكبير الإشارة الصاعدة UpLink signal للاستفادة من عدة أمور أهمها تحسين مدى التغطية coverage area improvement.

طبعاً يتم استخدام هذا الجهاز كثيراً في الأبراج التي تغطي مساحة كبيرة جداً، وهذه المساحة أو المسافة الكبيرة تؤثر على الإشارة القادمة من الموبايل، وبفضل هذا العتاد يجعل احتمالية تواصل الموبايل في أطراف الخلية ممكناً بشكل أكبر.

أيضاً من وظائفه دعم عدد كبير من اليوزر  many users supporting، كما أن من ضمن وظائفه هي التحسين من جودة المكالمات، ويقلل من مشكلة ال Drop call، أيضاً يحسن من شيء اسمه BER اختصار ل (bit error rate) المهمة في تطبيقات البيانات Data applications، ويقلل أيضاً من النويز المتولدة من ال BTS بالتحديد ال FN أو ما تسمى بال Figure Noise.

يمكن أن نختصر كل ماسبق في عبارة واحدة وهي:
Improve the sensitivity of the Uplink.

ماب التوصيل:
BTS - JUMPER - FEDER CABLE - TMA - JUMPER - SECTOR ANTENNA.

#جهاز_RRU:
بالنسبة للجهاز الآخر وهو RRU اختصار ل Remote Radio Unit، وهو جهاز يكون بمثابة كروت الكارير الموجودة في كابينة BTS مثل DRFU, GRFU & MRFU، يعني هو الذي يقوم بمعالجة وتحويل الإشارة ويولد الكارير، والتوصيل هنا يكون فايبر.

منافذ ال RRU:
1- منفذ أو بورت CPRI وهو منفذ الفايبر الذي سنمد منه كابل الفايبر إلى ال BBU. هذا البورت يمكن أن يتوفر ك CPRI0 و CPRI1 على حسب الشركة المصنعة.
2- منفذين RF وهما منفذي ال جمبر كيبل الذي سيتصلان بالسيكتور أنتنا.
3- منفذ أو بورت ال RCU أو RET  والذي شرحناه في بوست سابق.
4- منفذ أو بورت الطاقة POWER. يعمل على - 48v.
5- أخيراً منفذ أو بورت ال GROUND.

في البداية وفي الشيلتر نبدأ بال DDF والتي تحتوي على عدة كروت، ونمد الفايبر كيبل إلى ال RRU الذي يجب أن يكون بجانب الأنتنا مباشرة sector antenna أو تحتها.

المحطة التي في الأسفل تسمى في هذه الحالة DBS أو Distributed Base Station.

وظيفة ال RRU هي تكبير الإشارة لمعالجتها من مشاكل الاضمحلال الذي يحدث لها نتيجة ارتفاع البرج أو بسبب طول كابلات الفيدرات أو ال IF cable، أيضاً يساهم في حل مشكلة ال vswr اختصار ل Voltage Standing Wave Radio وهي مشكلة تنشأ من التيارات الراجعة من الكابلات وتسبب ضعف كبير للإشارة، فيتم التوصيل هنا بواسطة كابلات الألياف الضوئية من وحدة ال BBU أو ال Base Band Unit إلى وحدة ال RRU عبر منفذ ال CPRI أو common public radio interface ثم منه إلى الأنتنا بواسطة الجمبر كيبل Jumper cable لبث الإشارة. وبهذا نكون قد تخلصنا من جميع مشاكل الفيدرات.

ماب التوصيل:
1- BBU - FIBER CABLE - RRU - JUMPER - SECTOR ANTENNA.
2- BBU - FIBER CABLE - RRU - JUMPER - TMA - JUMPER - SECTOR ANTENNA.

تحياتي:
م. عبدالله الجبري.

استفسار_4 زاوية الهوائي M.T & E.T

#استفسار_4
ماهو الفرق بين Electrical tilt  و Mechanical tilt في الهوائيات (sector antenna) الخاصة بالاتصالات الخليوية Mobile Communication ولماذا نستخدمها؟!!

#الجواب_4

النقطة المهمة التي تحتوي على عدة نقاط هي ال Electrical tilt وكيف تتم وماهو الجهاز الذي نستخدمه لها.

الموضوع سوف اشرحه من ناحية الجهاز الذي يقوم بهذا العمل لأنه أرى أنه من المهم علينا معرفة ذلك ومعرفة الجهاز المطلوب لهذا الغرض.

طبعاً ال tilt هي الزاوية التي تحدد اتجاه الأنتنا (sector antenna).
وجهاز ال RCU اختصار ل Remote Control Unit، أو ما يطلق عليه RET اختصار Remote Electrical Tilt Unit. وهو جهاز صمم للتحكم بزاوية ميل الأنتنا عن بعد، طبعاً يحتوي على موتور لتحريك الأنتنا ويتصل بال BTS من خلال IF cable عن طريق منفذ يسمى CPRI أو Common Public Radio Interface.

ويحتوي أيضا على microprocessor وأغلب هذه الأجهزة تعتمد على بروتوكول يسمى AISG اختصار ل Antenna Interface Standard Group، وهو بروتوكول مفتوح المصدر.

ال RET أو ال RCU مفيد في تحسين جودة الشبكة وتوفير الوقت اللازم في الزيارات الميدانية وصعود البرج وتكاليف الفنيين الذين سيقومون بهذه المهمة. بهذا الجهاز يمكن لموظف مراقبة الشبكة أن يعدل اتجاه زاوية الأنتنا في دقائق وتحت أي ظروف للأحوال الجوية وبذلك يمكن تقديم جودة في المكالمات والتمتع بمستوى أعلى من رضا العملاء من خلال توجيه الأنتنا للمكان الذي يحتوي على مستخدمين أكثر ( Traffic ).

يمكن تلخيص فوائد ال RET في النقاط التالية:
- الاستجابة السريعة للتغيرات في ال capacity أو الحشد السكاني traffic.
- دقة عالية مقارنة بطريقة التعديل الميكانيكية التقليدية.
- توفير الجهد والوقت وإمكانية التعديل تحت أي ظرف.
- يقلل من الأخطاء البشرية أو المعدات اللازمة.
- مثالية للمواقع النائية أو التي يصعب الوصول إليها.

#ملاحظة_مهمة_1: في هذا النوع يتم تغيير وتوجيه زاوية الأنتنا داخلياً phase عن طريق توجيه الإشارة الخارجة من الهوائي أقصد ال Beam أو الاشعاع لأعلى أو لأسفل، وليس التوجية على أساس الهاردوير نفسه أو القطعة.

#ملاحظة_مهمة_2: ضبط الزاوية لأعلى يعطي مساحة تغطية أكبر ولكن استهداف للمستخدمين أقل large coverage & few users، والعكس عند التوجيه للأسفل حيث يتم تركيز التغطية لمكان محدد واستهداف عدد كبير وحشد من المستخدمين specific area coverage & many users.

نأتي إلى ال mechanical tilt وهي الزواية نفسها الخاصة بتوجيه الأنتنا لكن يتم الصعود على البرج وتحريكها وتوجيهها يدوياً ويجب توفر أداة تساعد الفني في هذا العمل وضبط الزاوية المطلوبة. هذه الطريقة متعبة وغير فعالة في الضروف الجوية السيئة وتأخذ وقت وجهد ومال.

تحياتي:
م. عبدالله الجبري.

استفسار_3 الترددات والترافيك

#استفسار_3

في ما يخص اتصالات الموبايل الصوتية، لماذا يتم استخدام التردد 900MHz في بعض الحالات، وفي حالات أخرى نستخدم 1800MHz. لماذا لا نختار أحد هذين الترددين وتنتهي المشكلة؟!!

#الجواب_3

لتفهم الموضوع بشكل ممتاز يجب أن تعرف بعض النظريات والتناسبات المهمة في عالم الاتصالات فتابع القراءة إلى للنهاية.

ترددات الراديو المستخدمة في مجال اتصالات الموبايل تبدأ من 700ميجاهيرتز إلى 2600 ميجاهيرتز، وهناك علاقات طردية وعكسية بالنسبة لهذه الترددات والبور والطول الموجي والمسافة... الخ.
ففي حالة كنا نريد استخدام التردد في عمليات المكالمات فنحن بحاجة إلى تردد صغير يعني تقريبا من 700-800. طبعاً في جميع الدول العربية تقريباً المكالمات تتم في الجيل الثاني 2g.

بالنسبة لاختيار التردد فيتم بحسب الغرض، لذلك في المكالمات لا نحتاج داتا ريت عالية بقدر ما نحن محتاجين أن تصل الإشارة إلى مسافة بعيدة وبقدر وجوب أن تكون الإشارة محمية من الضوضاء بقدر الإمكان.

الترددات الصغيرة تتناسب طرديا مع البور وعكسيا مع المسافة والطول الموجي فعند الترددات الصغيرة يكون الطول الموجي كبير مما يتيح للموجة ويكسبها المرونة لمواجهة الضوضاء المختلفة ويزيد من مقاومتها للتوهين والاضمحلال مقارنة بالموجة قصيرة الطول الموجي وبالتالي تسافر إلى مسافات طويلة قبل أن تضعف. لهذا السبب يتم استخدام التردد المنخفض في المكالمات.

في حالة الترددات العالية يكون الطول الموجي قصير والتناسب طرديا بالنسبة للبور وعكسيا للمسافة. فكلما كان الطول الموجي للموجة قصير قلة مرونة الإشارة وبالتالي تتعرض للنويز بشكل كبير مما يفقدها قوتها وبالتالي تضعف بشكل أسرع قبل أن تقطع مسافة كبيرة.

ليس هناك عيب في ذلك فهذه نظريات واقعية ولكل تردد مميزات وعيوب. ومن مميزات التردد العالي هو سعة وعرض النطاق أو البادويدث، فالترددات العالية يتم استخدامها لل 3g و 4g التي في الأساس غالباً تستخدم لنقل الباكيت داتا يعني إنترنت وبالتالي نحتاج إلى تردد عالي لنقل الداتا بشكل أسرع وكميات أكبر، بالإضافة إلى دعمه لعدد كبير من اليوزرز فكلما اتسع النطاق زاد من إمكانية استخدامه لعدد كبير من المستخدمين.

هذا بشكل عام لكن في الأماكن المكتضة بالسكان كسوق أو مول تجاري يجب استخدام ترددات عالية لتلبية حاجة اليوزرز وليكون سعة النطاق كبيرة لتستوعب الكم الهائل من المستخدمين.

فالجواب النهائي والمختصر للسؤال هو:
تردد 900ميجاهيرتز نستخدمه في الأماكن التي لا يكون فيها ترافيك عالي أي ليس هناك ازدحام في السكان والمستخدمين، وتكون عادة هذه الأماكن في الخطوط السريعة بين المدن أو القرى أو حتى أحياء فيها كثافة سكانية قليلة. وبالتالي يتم تلبية حاجة المستخدمين وفي نفس الوقت تغطية مساحة كبيرة والإستفادة أيضاً من التخطيط السليم للباور.
تردد 900 - باور صغير - مسافة كبيرة - طول موجي كبير - نويز أقل.

تردد 1800ميجاهيرتز عكس السابق، فنستخدمه في الأماكن ذات ترافيك عالي وازدحام في السكان والمستخدمين، وتكون عادة هذه الأماكن في أحياء وسط المدينة أو الأسواق التجارية أو أماكن قريبة من الجامعات، فيها كثافة سكانية عالية.
تردد 1800 - باور كبير - مسافة صغيرة - طول موجي صغير - نويز أكبر.

تحياتي:
م. عبدالله الجبري.

استفسار_2 تحديد المايكروويف وبعض المشاكل

#استفسار_2

في الصورة أمامكم  - وبالحديث عن المايكروويف - برج وعليه كم هائل من هوائيات المايكروويف (overloading)، السؤال ماهي طرق تحديد الهوائي الذي سنعمل عليه سواءً صيانة (maintainance) أو فك (dismantling) أو سواب أو ألايمنت، أيضاً هنا كيف يتم تجاوز مشكلة تداخل الترددات والإشارات، وأخيراً كيف سيكون تأثير الاشعاع على الفني أو المهندس عند صعود برج مثل هذا وكيف يتم التقليل أو الوقاية من خطر الاشعاع، عالأقل اشعاع موجات المايكروويف؟!!

#الجواب_2

#السؤال_الأول: طريقة تحديد الأنتنا المطلوب:

سأبدأ بالشرح تدريجياً من بيتك إلى أن تصل للهوائي المناسب.
بالنسبة لمسألة تحديد الأنتنا المطلوب، هناك عدة خطوات ونقاط، (سأشرح الطرق التي أعرفها).

بعد أخذ ملف يحتوي على إحداثيات الموقع المطلوب ولكي يكون شغلك مرتب اتبع الخطوات التالية:

الخطوة الأولى: استخدام برنامج ال Google Earth، بالنسبة لي بدونه لم أكن أستطيع القيام بأي عمل، فمن خلاله يمكنك عمل خطة شاملة لخطوات سير المشروع والتعرف على أماكن المواقع التي ستزورها، وتستطيع أيضاً تحديد ومشاهدة السايت على الخريطة ومن تحديد المسافة الدقيقة جداً بين الهوائيات (بالسنتيمتر)، كما يمكنك من استخدام الأدوات التي فيه، في حفظ وعمل ملاحظات ودبابيس مواقع والكثير الكثير من الأشياء المفيدة، بصراحة الشغل على هذا البرنامج يرتب مهام مشروعك ترتيب أكثر من ممتاز.

الخطوة الثانية: استخدام جهاز تحديد المواقع ال GPS وهو جهاز لا غنى عنه في مجال الاتّصالات فبواسطته يمكنك معرفة مكان أي سايت كل ماعليك هو إدخال الاحداثيات وهو بدوره سوف يوصلك إلى الوجهة المطلوبة، طبعاً المسافة بين الأبراج في الخطوط السريعة عادةً في المتوسط 15ميل أي 25 كيلومتر تقريباً وهذه المسافة ممكن أن تزيد أو تنقص بحسب قطر الدش والتردد وما إلى آخره. سوف تستخدم هذا الجهاز لإدخال إحداثيات الموقع المطلوب التي حصلت عليها من خلال ملف الإحداثيات، وسيوصلك الجهاز إلى وجهتك بالتحديد.

عند الوصول إلى الموقع استخدم الخطوة التالية وابدأ البحث عن المايكروويف المطلوب في هذا البرج.

الطريقة الثالثة: من خلال ملف ال Link budget (ملف تأخذه من الشركة التي تعمل لديها) الذي لابد أن يكون موجود معك سواء كان المشروع تركيب Installation أو فك Dismantling ويحتوي على جميع الباراميترز الخاصة باللينك، والتي تساعدك على معرفة معلومات حول الميكروويف من الارتفاع، التردد المستخدم، الزاوية، نوع الفيندور (الفيندور هي الشركة المصنعة مثل هواوي، نوكيا سيمنس، الكاتل، إريكسون... إلخ)، أيضاً يتوفر في الملف معلومات عن قطر الهوائي، احداثياته واحداثيات الميكروويف المقابل facing أو ما يطلق بال (near end & far end)،.... إلخ المعلومات كثيره في هذا الملف. تبحث عن المايكروويف بواسطة هذه الباراميترز.

#السؤال_الثاني: كيف يتم تجاوز التداخل:

في حالة مثل هذه هناك عدة خطوات لمنع حدوث التداخل منها خطوتان تحضرني سأذكرها، والتي يمكن من خلالها التقليل من هذه المشكلة:
1- عدم جعل الهوائيات التي تعمل على نفس النطاق الترددي قريبة من بعضها أو متجاورة. وإن وجد، استخدم الطريقة رقم 2.
2- الاستفادة من عملية الاستقطاب، فإذا حصل أن هوائيين متجاورين يعملان على نفس التردد فنقوم بجعل أحدهما يشتغل على استقطاب عمودي والآخر على استقطاب أفقى وبهذا نتخلص من مشكلة التداخل.

#السؤال_الثالث: مشكلة التعرض للاشعاع:

هنا الكلام كثير جداً والجدل واسع فيما يخص تأثير اشعاعات الأبراج والأنتنات، وسأذكر ما أعرفه من وجهة نظري الشخصية.
طبعاً التأثير يكون عالمدى الطويل بشرط عدم التعرض المباشر له، يعني لا تجعل نفسك أمام الهوائي أو الأنتنا سيكتور أو المايكروويف بالتحديد وهو يعمل بل خلفه، وحاول إنجاز مهمتك سريعاً، وإذا شعرت بدوار يجب عليك أخذ استراحة ثم متابعة العمل من جديد، التأثيرات كبيرة وخطيرة بصراحة، ولكن شركات الاتصالات والشركة التي تعمل بها ستحاول جاهدة لجعل هذا الأمر بسيط وليس بالشيء الخطر، والدراسات كثيرة جداً التي تبين أنه لا يوجد تأثير يذكر من هذه المعدات وأن الترددات ليست كافية لتأيين جزيئات جسم الإنسان - (لا تهمني هذه الدراسات ولا أعترف بها) - ويجب أن تعرف أن مايهم الشركات هو إنجاز المشروع بغض النظر ومتجاهلة صحة المهندس أو الفني، وإذا حصل لك أي مكروه فالبدلاء كثيرون، وسيأتون بغيرك، فحاول أخذ الحيطة والحذر قدر الإمكان. وعدم التعرض المباشر لمسار مرور الموجات.

تحياتي:
م. عبدالله الجبري.
